UOI关键场所用电安全云平台

一、电气火灾防治现状
火灾事故会给人类带来巨大的损失，放眼全球，如2018年巴西博物馆、2019年巴黎圣母院的大火给世界文明带来了不可逆损失，国内每年的火灾事故，也给企业的经济效益、人身安全带来巨大的危害
据公安部消防局统计：

自2009年起，电气火灾占全国总火灾事故比例超过30%；
日本电气火灾占火灾事故的总比例仅3%；
欧美发达国家电气火灾的占比在3-4%之间；
由此可见，我国电气火灾防范治理远落后于发达国家水平，国内电气火灾的预警防范、综合治理仍有巨大差距。
据中国电气火灾专业委员会的统计数据表明：
低压电气线路中的漏电、过载、短路、接触不良导致温度过热等故障占电气火灾起火原因的90%。

为保障人身和财产安全，在低压电气系统中采用技术手段消除电气火灾隐患刻不容缓。
如今，随着电气火灾监控技术的不断进步，在移动通讯、泛在物联、云计算及大数据等现代信息技术的赋能下，我们可以通过技术手段为用户提供电气安全实时在线监测、隐患预测，达到防火减灾的目标。

针对上述问题，结合国家相关标准，上海尤比酷电气有限公司推出适合关键场所用电安全的系统解决方案。该方案基于集成式电气安全物联网终端、NB-IoT通信网络、物联网数据采集和分析应用平台、移动应用软件实现电气安全用电综合监测，提供剩余电流、电缆温度、电弧、过流、短路故障实时在线监测等一揽子电气安全隐患解决方案。

二、主要特点
1、集成式电气安全物联网终端，同一装置集成了剩余电流、电线（电缆）温度、电弧探测功能，把多个产品才能完成的功能合而为一，提升用电安全监测准确度，节省用户投资；
2、同时支持单相/三相电弧探测，市面上目前产品只支持单相电弧探测；
3、体积小，可安装到PZ30配电箱内；
4、外置开启式CT安装，施工便捷；
5、支持NB-IoT物联网通信，组网方便灵活；
6、设备上电扫码即可开通，即插即用。
7、基于阿里云物联网平台实现数据采集，支持海量设备接入，数据安全性高；
8、基于微信小程序实现移动端应用，使用简单方便。

三、应用领域
（一）大型商场、超市；
（二）学校、养老院、福利院；
（三）车站、医院、宾馆等领域；
（四）劳动力密集型企业；
（五）易燃易爆仓库；
（六）木材加工、纺织、涉尘、喷涂、制药等企业；
（七）酒吧、网吧等娱乐场所；
（八）小餐馆、门店及各种小微企业。

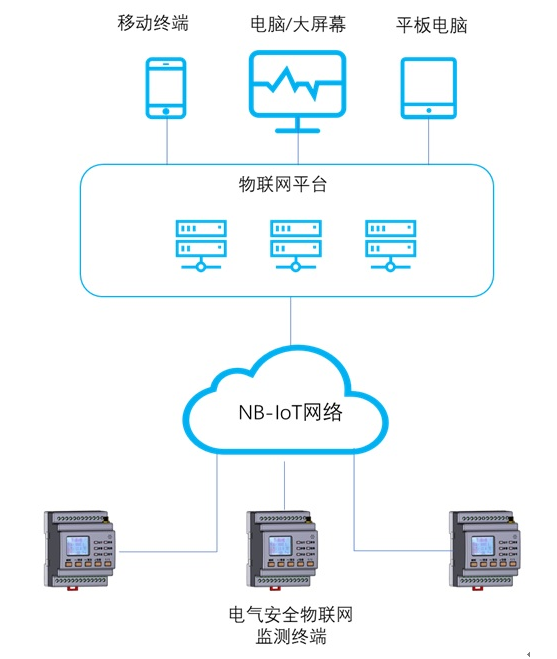

四、系统结构

基于集成式电气安全物联网终端、NB-IoT通信网络、物联网数据采集和分析应用平台、移动应用软件实现电气安全用电综合监测，提供剩余电流、电缆温度、电弧、过流、短路故障实时在线监测和电气安全隐患告警。

五、监测终端主要功能
1、0.4kV低压回路三相电流、三相电压监测，提供回路过流、短路跳闸、电流超限的预警功能；
2、剩余电流监测，提供剩余电流超限预警功能；
3、三相电缆/电线温度监测，提供超温预警功能；
4、电弧探测，提供电弧告警功能；
5、具有NB-IoT通信接口，可直接上传云平台，无需配置网关；
6、液晶显示和键盘输入设置；
7、音响告警。

六、用电安全应用云平台
1、实时监控：24小时监测各关键点的剩余电流、电弧、温度、电量等数据；
2、历史数据：可查看所有实时数据的历史记录、告警记录。
3、数据分析：针对用户的各采集量建立模型和判据，为客户消除安全隐患。
4、报警提醒：发现安全隐患时，将以秒级的速度把预警信息推送到相关管理人员的手机上。
5、故障处理：可配合管理人员进行工单处理；
6、运行安全态势大屏幕可视化监视。

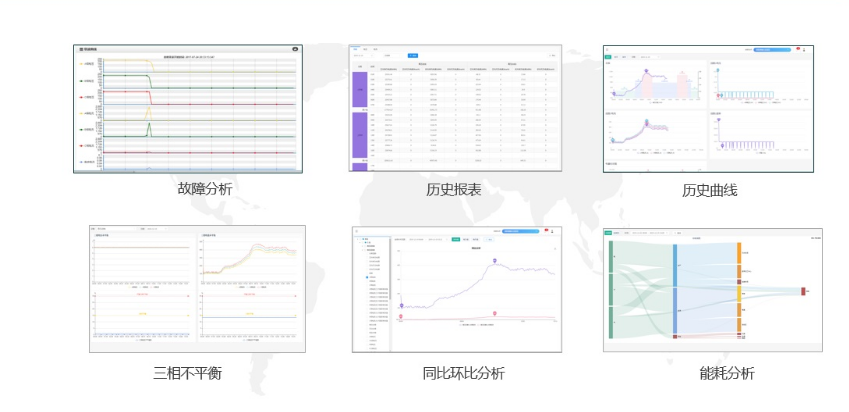

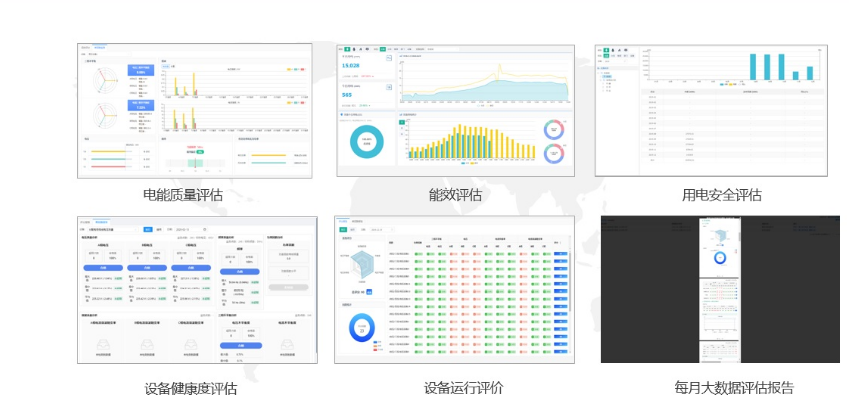

界面示意图

                                                             内容丰富：状态分析

                                                             内容丰富：运行分析

七、实施效益

由于电气设备使用不当、安装问题和产品质量问题而导致的电气火灾安全隐患，单纯靠人力巡检难以及时发现。而采用技术手段代替人工巡检，实现全天候7*24小时不间断监测，就像一个 24 小时贴身医生，对电气线路进行体检，全面分析病源，开出诊断报告，及时提醒治疗，达到消除潜在的电气火灾安全隐患的目的。

具体来说：

1通过集成式电气安全物联网终端，对多项电气安全指标实时监测和预警。及时发现低压电气系统中存在的安全隐患，并通过物联网技术实时监测和推送告警，提示用户或运维人员及时处理故障，消除缺陷，防患于未然。
2 线路发生短路引起的跳闸时，能分辨停电原因，为快速处理故障，恢复供电提供决策依据。
3 通过物联网平台应用分析和统计，发现监测对象潜在的用电安全隐患，及时安排专项检测和排查，把电气故障消灭在萌芽状态。
