YC-13系列一体化用电物联感知终端

             YC-13系列一体化用电物联感知终端，针对安装点分散、采集点少的场景，即插即用，直接上云，专业配套各电力能效管理平台、电气安全智慧平台、用电运维管理云服务等系统

一、背景
在安装用电采集终端时，有时会遇到安装点过于分散的情况。常规还需要再配置一台网关或DTU 装置来接入云平台，性价比低，安装不方便。

针对安装点分散的场景，公司推出了YC-13系列一体化智慧用电感知终端，采集量丰富，自备上送通道，可经过NB-IOT方式直接上送（也可通过RS485与网关通讯后上送到云平台），满足用电安全、故障预警与分析、用电监测等应用场合。

产品适合构建九小场所的电气安全及电气火灾预警平台，以及小型工业企业能效管理平台、需量监测平台、配电运维管理云服务等系统。

二、概述
YC-133一体化智慧用电感知终端，配套不同的开口式电流互感器，适用于0.4/0.69kV低压用电系统、35kV/10kV中压变配电系统中常规电力设备三/单相电压、电流、频率、功率因数、功率、电度的全面监测功能，集测量、通讯功能于一体，同时具备电能质量监测、泄漏电流监测、温度测量、电弧探测、故障预警、故障录波等功能。

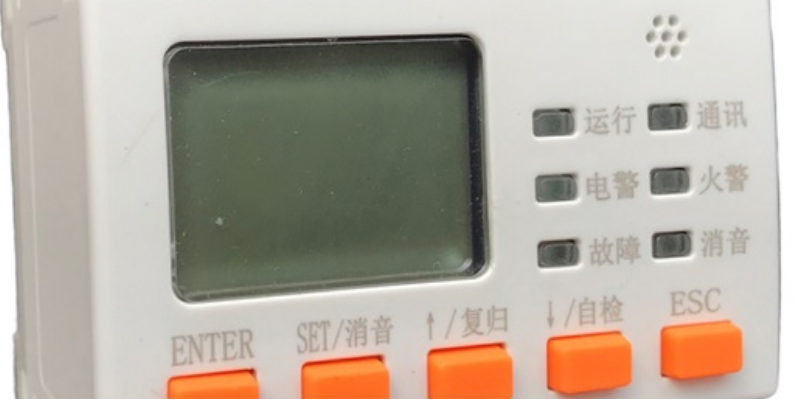

装置提供就地液晶显示和键盘操作，液晶采用高分辨率点阵液晶，汉字菜单分类显示。用户可通过液晶就地查看各类测量值、设定值和事件报文，也可通过液晶就地修改电流互感器变化、电压互感器变比、相关的越限阈值等参数和设定值

三、产品特点
YC-12系列组合式用电物联感知终端，具有以下特点：
1、安装方便，无需停电，不影响业主用户的供电。
2、即插即用，便捷联网，安装好后可方便地在云平台上展示出来。
3、提供常规监测功能，包括电压、电流、功率、电度信息。
4、提供扩展监测功能，包括温度监测、剩余电流监测、电弧探测、负载谐波监测、电气故障自动录波等相关功能（订货时说明）。
5、智能区分电气短路故障、负载过流与人工断电几种不同工况，无需开关辅助接点既能准确识别开关分合状态。

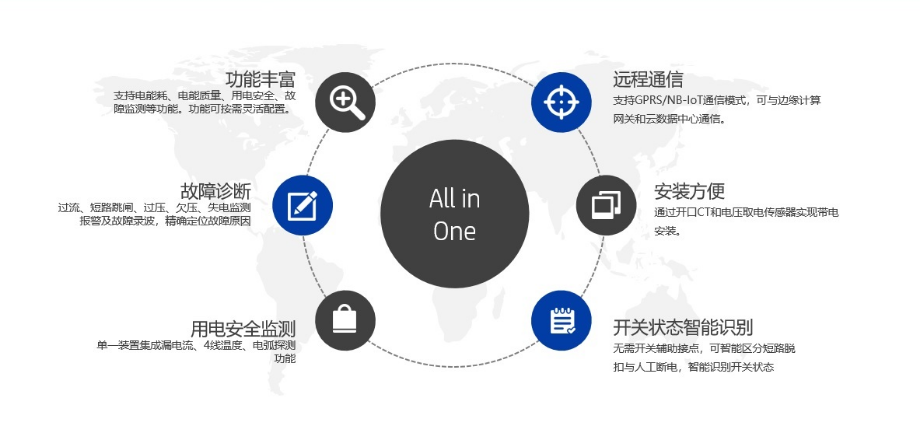

 功能特点：

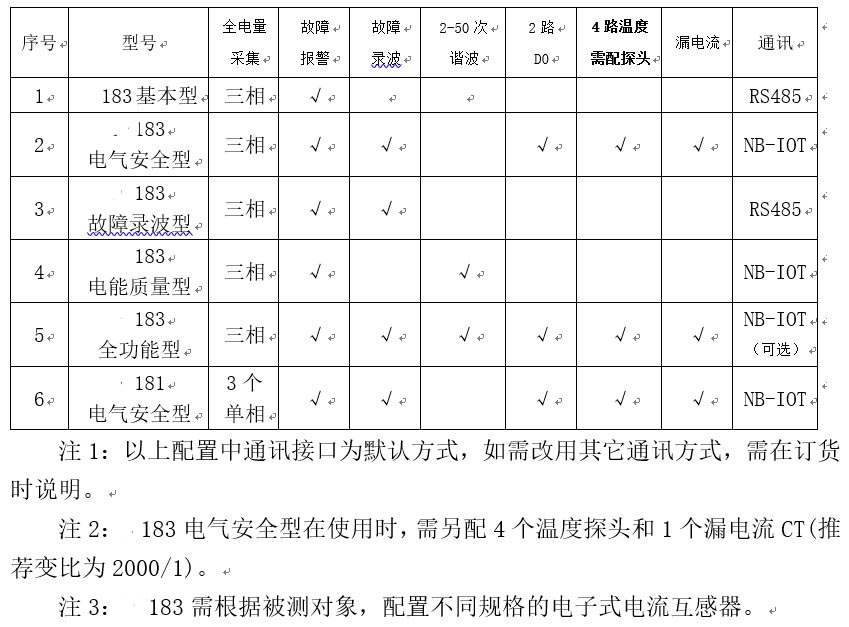

四、产品选型表

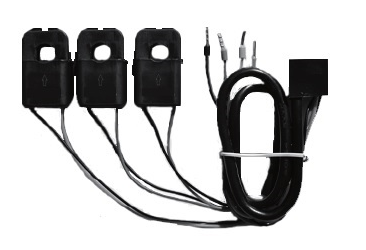

五、配套开口式电流互感器

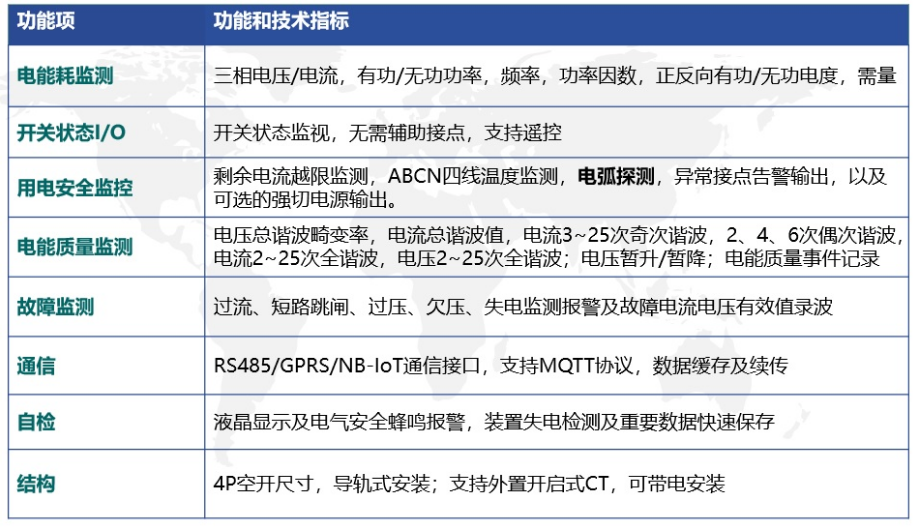

六、主要功能

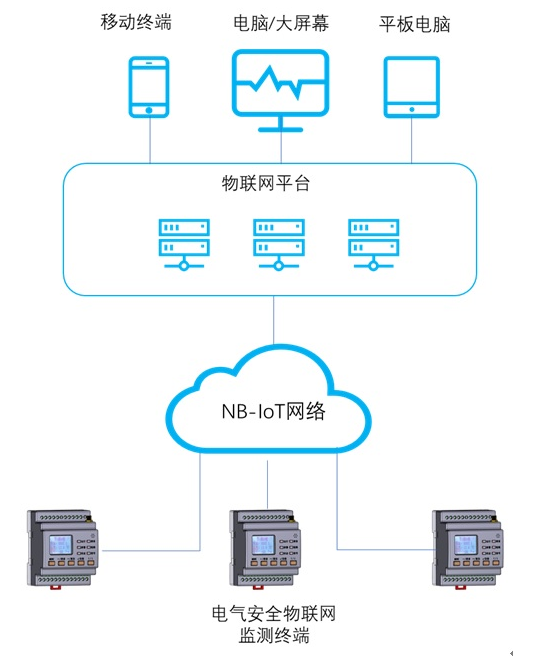

七、组网结构

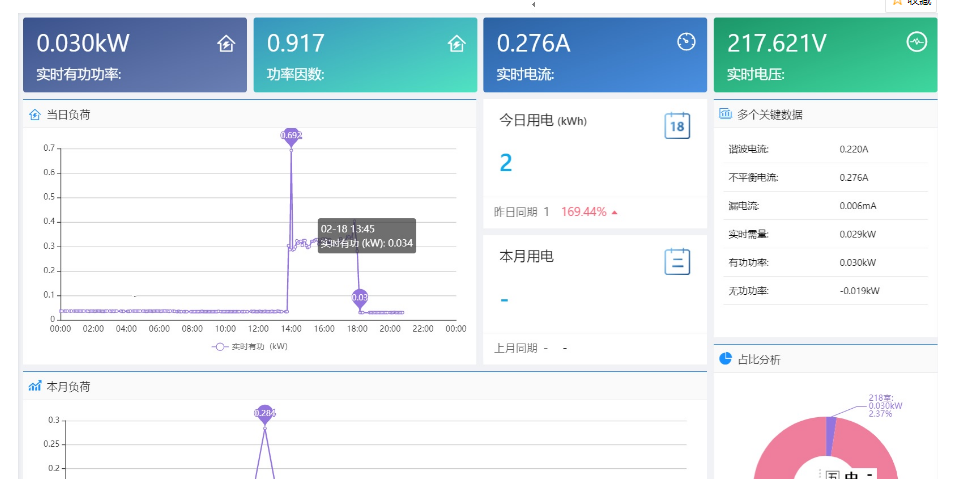

每个YC-133感知终关模块安装好后，即插即用，经过简单的操作后即可在云平台上查看相应数据。
