YC-12系列组合式用电物联感知终端

YC-12系列组合式用电物联感知终端，配套不同的毫安级电流互感器，适用于0.4/0.69kV低压用电系统、35kV/10kV中压变配电系统中常规电力设备三/单相电压、电流、频率、功率因数、功率、电度的全面监测功能，集测量、通讯功能于一体，同时具备电能质量监测、泄漏电流监测、温度测量、故障预警、故障录波等功能。
系统的测量数据通过网关的GPRS/WIFI/NB-IOT通道上送到云平台，可以构建电力能效管理平台、电气安全智慧平台、用电运维管理云服务等系统，也可以与低压开关柜配套，形成智能开关柜产品。

一 特点：

YC-12系列组合式用电物联感知终端，具有以下特点：

1、安装方便，无需停电，不影响业主用户的供电。
2、模块化架构，可实现单、多回路交流量采集自由组合，在多回路采集时，同柜内共享同一组电压、电源及通讯接线，极大简化接线工作量。
3、各种功能模块自由组合，功能扩展便利。
4、提供常规监测功能，包括电压、电流、功率、电度信息。
5、提供扩展监测功能，包括谐波监测、故障录波等相关功能（订货时说明）。
6、智能区分短路脱扣与人工断电，智能识别开关状态（无需开关辅助接点）。
7、站内支持RS485/PLC通讯方式，与云平台采用GPRS模块通讯，就地维护采用WIFI通讯。
8、遥测数据定时上传云平台，遥信变位主动上送到云平台，本地可短时存储。

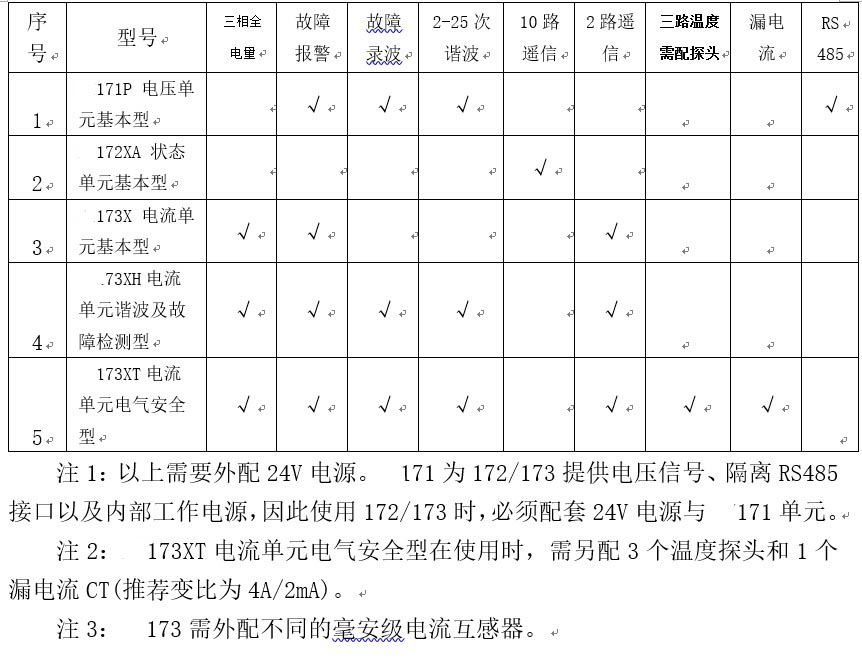

二选型表：

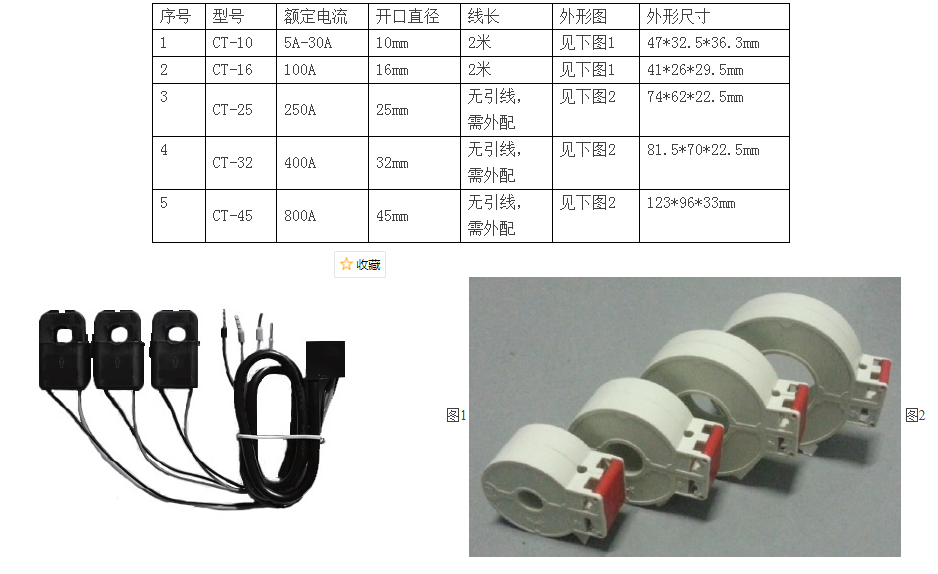

三配套开口式互感器规格：

 四结构：

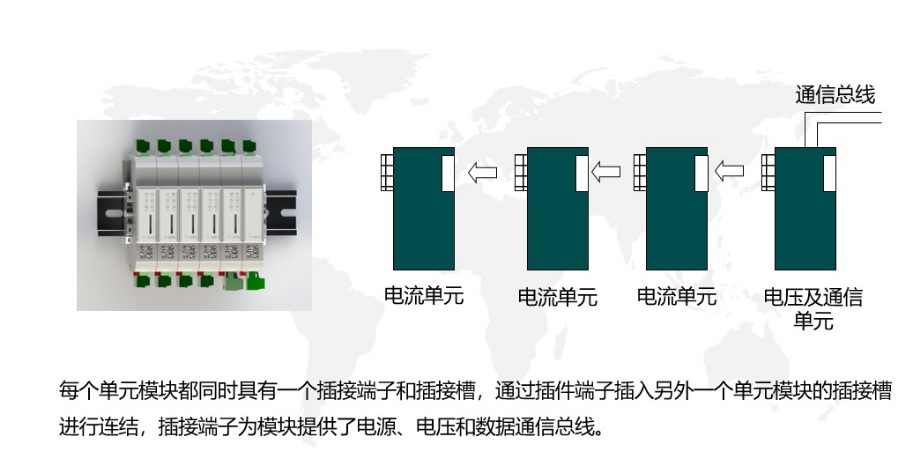

如下图所示，YC-12系列组合式电力物联网监测终端由多个分散的监测单元通过插接式总线组合而成。

对于配电房的低压开关柜，或者动力箱、配电箱等，往往需要在狭小的空间内实现对多个电气回流的用电监测。YC-12产品通过创新的“共电压”设计，通过一个公共的电压监测单元与多个电流监测单元配合，实现多多回路电气量监测。YC-12系列产品还包括状态监测、直流量监测、通信扩展等功能模块，用户可方便组合扩展系统功能。

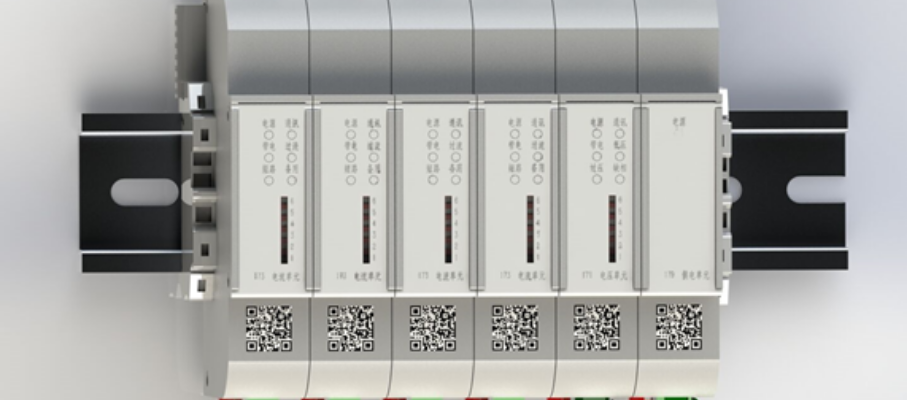

接插式可组合设计

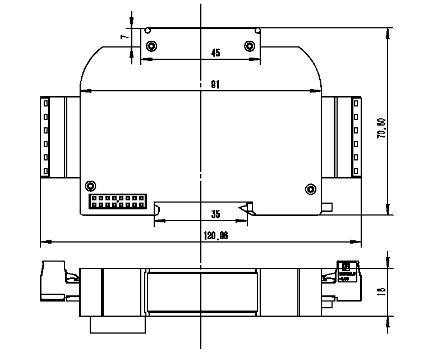

 五安装尺寸：

六功能模块：

6.1 电压测量单元YC-12

• 本柜内母线3相电压测量及谐波分析功能，同时通过内部互联端子，为同柜其它电流单元提供母线电压共享、工作电源共享和RS485接口共享；
• 支持母线三相相电压、线电压、频率、不平衡电压采集；
• 母线三相电压谐波实时值和统计值；
• 三相电压故障录波。支持直流量采集；
• 24V直流供电。

6.2 电流测量单元YC-12

• 可采集回路三相电流、回路有功、无功、功率因数、三相不平衡电流、正反向有功及无功电度量（冻结值），本回路需量、本回路剩余电流、本回路三相电缆温度量，本回路开关位置；
• 支持遥控输出；
• 支持三相电流谐波实时值和统计值；
• 回路三相电流故障录波；
• 插接式总线供电。

6.3 通用状态测量单元YC172

• 提供6路无公共端输入的AC或DC 24V/DC 110V/DC 220V状态量检测；
• 内部带光耦隔离；
• 用于对被测交直流支路的带电状态监视或者开关量状态的监测；
• 插接式总线供电

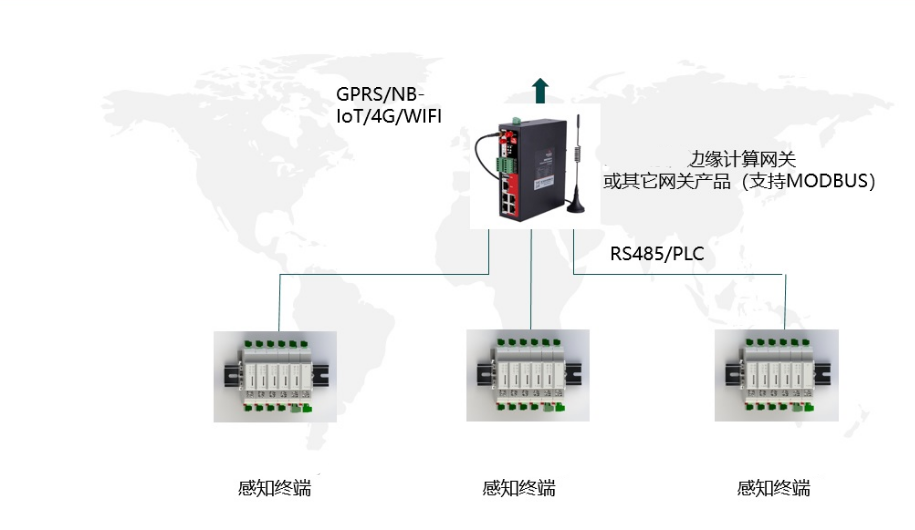

七组网结构：
